磁簧開關 reed switch (Coto, Standex, OKI, ALEPH, Russia, Reed Switch)

淮洋專業銷售各大品牌之磁簧開關REED SWITCH，提供專業設計製造高品質的液位開關、液位傳感器、浮球開關、水流開關、磁簧繼電器、磁簧感應器、位置感應器、等各類磁簧感應之產品應用設計服務，並擁有世界領導的技術，通過了ISO9000認證、UL認證、CSA認證，來確保我們的生產過程及品質是被監控和控制的。

【通用名稱】
磁簧開關、磁簧管、干簧管、磁控管。
【產品描述】
磁簧開關為一磁感應元件，常為某種設備做定位、計次、了解設備目前狀態而設置，一般由一方磁鐵裝置；另一方為磁簧感應器搭配，可垂直方向感應或水平方向感應使用，水平感應部分可產生單一或三個脈衝，達到除錯功能，避免誤動作情形出現。
【產品特徵】
動作情形為非接觸性，完全隔離，安全性高。
磁簧元件高輸入阻抗 10000M 歐姆以上，抗干擾強電路影響低。
具除錯功能。
高低溫範圍廣，元件溫度可達負40度~正120度。
被動性元件價格便宜，主動元件霍爾及磁阻元件須增加放大電路價格高。
工作電壓範圍廣，不同功率下 AC 110V 及 AC 220V 交流均可直接使用。
不同尺寸和感應等級可供選擇。
可替代機械開關，如微動開關、按鈕開關、霍爾元件、磁阻…等。
元件內部結構之接點為合金且抽真空灌氮氣，抗汙損及氧化使用壽命長。
【應用範圍】
NB、PDA、行動電話、汽車系統、液位開關、浮球開關、磁簧繼電器、保安防盜系統、近接開關、切換開關、衛星天線、自動測量儀器、日常電子用品、通信器材，消費性電子產品及更精密的電子控制設備上，可以替代傳統機械式的開關，適合於各種環境。
工業用設備、汽機車、腳踏車、洗衣機、冰箱、門窗防盜、機殼、塑膠設出工業機台、機房門禁、水錶、照明設備、LED產業、通訊設備產業…等。

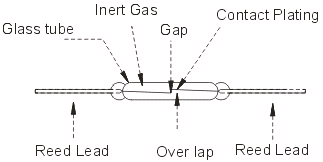

1.磁簧開關結構圖

2.磁簧開關特性：

快速的動作反應
價格低廉
開關壽命長
無機械性影響
接點不受外界大氣環境影響
接點阻抗低且穩定
確保穩定的開關動作

3.磁簧開關加工時:特別注意事項

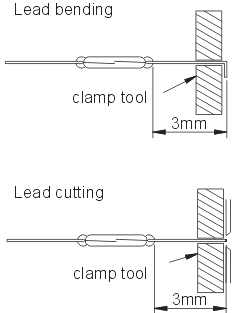

彎腳加工時:

銲接磁簧時過高的溫度和過長時間，可能會損害到玻璃與金屬導腳接合處(裂開)
銲接磁簧時，建議控制其溫度在280~300℃。
當必須銲接磁簧開關於PCB板上時，建議在磁簧與PCB板間留有適度空間，或在PCB板上開一適當的孔，放置磁簧開關。

如果磁簧開關由30公分高處掉落地面或超過30G的振動，可能會改變磁簧開關的特性

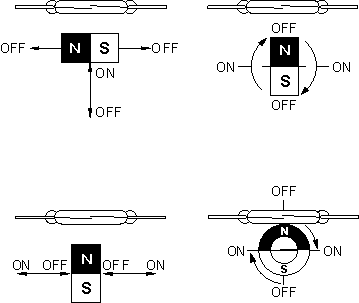

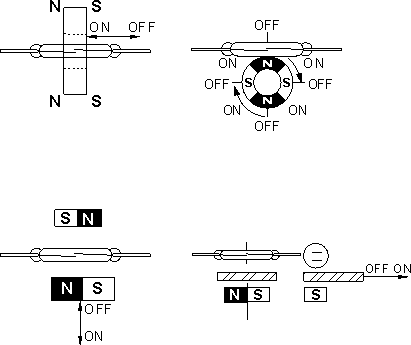

4.磁簧開關與永久磁鐵驅動方式：

5.永久磁鐵驅動感應曲線圖：
