大型搖頭開關Toggle Switch

型號： T701RT
功能： (ON)-OFF-ON
額定值：10A 250V 15A 125V

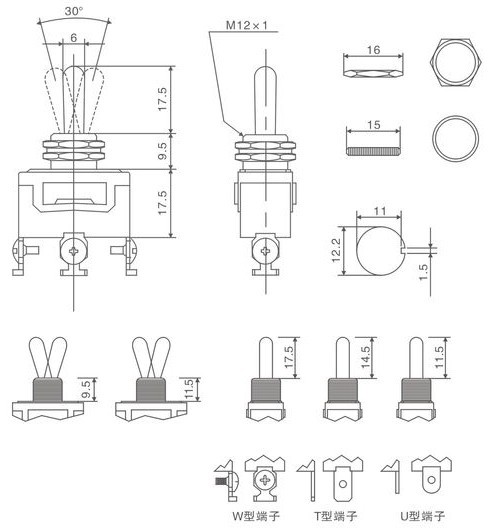

安裝尺寸：直徑12.5mm

對於產品設計，是以最符合額定值是10A-20A,250VAC的產品為標準的，選擇不同的驅動器的需要.級別通用重負荷，襯套，終止，以及電路的選擇讓這種多功能開關方便地整合到各種不同的應用中. T -系列的應用範圍：食品機械，發電機，工業控制，辦公自動化和市場等。這些都是在低電壓DC應用，以及使用適當的工作範圍中。

認證機構	CE	裝配方法	套管裝配
極數	1 極SPDT	安裝孔尺寸	直徑:12.5mm
額定值	10A 250VAC 15A 125VAC 1/2HP 125-25	機械壽命	50,000次以上
介電強度	1,000 V RMS (最小)	電氣壽命	10.000次以上
絕緣電阻	100 兆歐姆(最小)	環境溫度	-25度～80度
基底材料	聚丙材料	濕度	85%RH以下
耐電壓	2000V,50/60Hz持續1分鐘	振動	10至55Hz,1.5mm雙振幅

型號對照表：

T700系列搖頭開關適用於交流50Hz/60Hz，電壓至250V，電流至10A的電路中作為切換方式有固定式復位元式(單頭其雙頭皆可復位)，接線端子有螺絲端子及焊接端子(亦可用快速端子)及焊接端子，防水套可防水防油，適用於全系列。

T 70 □ □ □

端子代號(W螺絲端子，T快速端子，U焊接端子)

型式代號

接點代號(1為單組SPDT，2為雙組DPDR)

紐子開關

大類代號

主要參數及技術性能：

接點代號	T701A	單極單頭 ON-OFF
	T701B	單極雙頭 ON-ON
	T701C	單極雙頭 ON-OFF-ON
	T701D	單極雙頭 (ON)-ON
	T701M	單極雙頭 (ON)-OFF(ON)
	T701R	單極雙頭 (ON)-OFF-ON
	T702A	雙極單頭 ON-OFF
	T702B	雙極雙頭 ON-ON
	T702C	雙極雙頭 ON-OFF-ON
	T702D	雙極雙頭 (ON)-ON
	T702M	雙極雙頭 (ON)-OFF(ON)
	T702R	雙極雙頭 (ON)-OFF-ON

接觸電阻	15mΩ 以下(初期值)
絕緣電阻	15mΩ 以上(Ui≥660V)
耐電壓	2000VAC，50/60Hz 持續一分鐘
震動	10 至 55Hz 、 1.5mm雙震幅
周圍溫度	-25˚C~80˚C
濕度	80%RH以下
使用壽命	機械50， 000次以上
使用壽命	電器10， 000次以上
